Tablettes graphiques Wacom

Wacom est l'un des plus gros producteurs de tablettes graphiques, dont les produits sont très populaires auprès des artistes, des designers graphiques, des architectes, et des dessinateurs de BD.

Les tablettes Wacom sont remarquables par leur utilisation d'un système de stylet sans-fil, sans-pile, sensible à la pression et à l'inclinaison. Les derniers produits supportent le toucher (touch), éliminant le recours à une souris.

En plus de fabriquer et de vendre des tablettes graphiques comme produits à part entière, Wacom fournit aussi des technologies d'entrées graphiques utilisées dans la plupart des tablettes pour ordinateurs, appelées Penabled Technology.

Les pilotes linux pour le matériel Wacom sont développés avec la collaboration d'un employé de Wacom, Ping Chen.

Les tablettes graphiques jusqu'à la série Intuos5 et Bamboo (tablettes non tactiles, jusqu'à CTH 460 et 661 - antérieures à 2013) fonctionnent nativement avec les pilotes xserver-xorg-input-wacom présents dans les dépôts officiels.

Pour les tablettes de la gamme Intuos Pen et Intuos Pen and Touch (CTH 480 et 680 - depuis 2013), le support a été rajouté le 6 décembre 2013 dans les pilotes Linux Wacom (version 0.22) Ces pilotes sont compatibles avec le noyau Linux à partir de la version 2.6.26. Depuis Ubuntu 14.04 et le noyau Linux 3.13, le support des dernières tablettes (CTH 480 et 680) est intégré d'office.

La première chose à faire est de tester si les pilotes présents dans les dépôts officiels fonctionnent avec votre matériel. Il suffit alors d'installer le paquet xserver-xorg-input-wacom s'il n'est pas déjà présent, puis de redémarrer votre ordinateur.

Si votre matériel n'est pas reconnu, soit vous migrez vers une version plus récentes d'Ubuntu, soit vous installez une version plus récente du noyau.

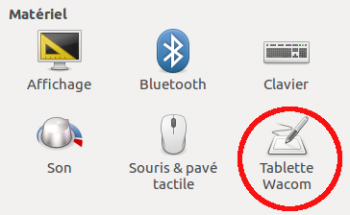

Si votre tablette est correctement prise en charge par le pilote, vous pourrez la configurer via l'outil Tablette graphique Wacom présente dans les Paramètres système d'Ubuntu.

Néanmoins, pour une configuration plus poussée ou pour les tablettes dont le support par le pilote est récent ou incomplet, il faut passer par l'utilitaire en ligne de commande xsetwacom. Celui-ci permet de gérer les paramètres de sensibilité de pression, de seuil de clic, des fonctions des boutons, du mode du curseur et de sa vitesse, sans modifier manuellement le fichier de configuration du serveur X.

Attention toutefois, tout réglage effectué avec xsetwacom est perdu lors du redémarrage du système et lorsque la tablette est débranchée. Si vous voulez conserver vos réglages, il faudra les écrire dans un script (voir plus bas).

En entrant le nom du programme, sans options, dans un terminal :

xsetwacom

Vous obtiendrez la syntaxe principale ainsi que la liste des options.
La syntaxe principale suit cette règle :

xsetwacom option commande arguments

Il existe trois commandes que nous allons principalement utiliser.

• list, liste les périphériques, les paramètres disponibles et les modificateurs de touches
• set, change la valeur actuel d'un paramètre
• get, affiche la valeur actuel d'un paramètre

les trois arguments de list sont dev, param et mod respectivement pour périphériques, paramètre et modificateurs.
si aucun argument n'est donné à list l'argument dev est utilisé.

xsetwacom --list dev

Exemple de sortie (Intuos Touch & Pen CTH 680) :

Wacom Intuos PT M Pen stylus    	id: 16	type: STYLUS
Wacom Intuos PT M Pen eraser    	id: 17	type: ERASER
Wacom Intuos PT M Finger touch  	id: 18	type: TOUCH
Wacom Intuos PT M Finger pad    	id: 19	type: PAD

Notez que si vous débranchez puis rebranchez la tablette, les id peuvent changer.

La sortie peut être longue. Toutes les options sont les une à la suite des autres avec une description en anglais.

xsetwacom --list parameters

Cela vous donnera le nombre de modificateurs disponibles et leurs noms ainsi que le nombre et les noms des touches spéciales supportées

xsetwacom --list modifiers

Les deux arguments de get sont dev_name et param respectivement pour le nom du périphériques, le paramètre que l'on veut voir.
On peut faire suivre param par un autre paramètre pour obtenir une liste de la valeur de ces options.
dev_name est le nom du périphérique que vous avez récupéré avec list dev.

Ici on récupère, pour le stylet, le mode, les paliers de pression, la courbe de pression, le mode double ecran

xsetwacom get stylus mode Threshold PressCurve TwinView
1
6
25700
0

Les trois arguments de set sont dev_name, param et value respectivement pour le nom du périphériques,le paramètre à changer et la nouvelle valeur de ce paramètre.
Value peut être une valeur décimale ou en utilisant le nom anglais pour ce paramètre

 xsetwacom set stylus mode Relative

 xsetwacom get stylus mode
0

 xsetwacom set stylus mode Absolute

 xsetwacom get stylus mode
1

l'option -x affiche le resultat sous la forme du fichier de configuration xorg

xsetwacom -x get stylus mode
	Option	"Mode"	"on"

On commence par trouver le nom de l’écran que l'on souhaite utiliser :

xrandr
Screen 0: minimum 320 x 200, current 3286 x 1080, maximum 8192 x 8192
LVDS connected 1366x768+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1366x768       60.0*+
   1280x720       59.9
   1152x768       59.8
   1024x768       59.9
   800x600        59.9
   848x480        59.7
   720x480        59.7
   640x480        59.4
HDMI-0 disconnected (normal left inverted right x axis y axis)
VGA-0 connected 1920x1080+1366+0 (normal left inverted right x axis y axis) 510mm x 287mm
   1920x1080      60.0*+
   1600x1200      60.0
   1680x1050      60.0
   1280x1024      75.0     60.0
   1440x900       75.0     59.9
   1280x960       60.0
   1280x800       59.8
   1152x864       75.0
   1024x768       75.1     70.1     60.0
   832x624        74.6
   800x600        72.2     75.0     60.3     56.2
   640x480        72.8     75.0     66.7     60.0
   720x400        70.1

J'ai donc deux écrans actifs, je vais garder "VGA-0" on a aussi besoin du nom des différent périphériques de la tablette

xsetwacom list dev
Wacom BambooFun 6x8 stylus      	id: 14	type: STYLUS
Wacom BambooFun 6x8 eraser      	id: 15	type: ERASER
Wacom BambooFun 6x8 cursor      	id: 16	type: CURSOR
Wacom BambooFun 6x8 pad         	id: 17	type: PAD

Il ne reste plus qu'as faire "xsetwacom –set "Nom du périphérique" MapToOutput Nom de l'écran" pour chacun des périphériques donc:

xsetwacom --set "Wacom BambooFun 6x8 stylus" MapToOutput VGA-0
xsetwacom --set "Wacom BambooFun 6x8 eraser" MapToOutput VGA-0
xsetwacom --set "Wacom BambooFun 6x8 cursor" MapToOutput VGA-0

et on peut en faire un script comme expliqué au chapitre suivant :)

La surface active n'est pas forcément proportionnelle à votre écran! Cette commande donne la surface totale de la tablette active par défaut:

xsetwacom --get "Wacom Intuos3 9x12 stylus" Area

Un calcul avec une simple règle de trois en fonction du nombre de px de l'écran donne la surface active à définir, et l'applique avec:

xsetwacom --set "Wacom Intuos3 9x12 stylus" Area 0 0 MaxXvalue MaxYvalue

Voir animtim

J'ai un dual screen (facultatif). Je "map" ma palette sur l’écran le plus grand (cf haut dessus). C'est un 1240X1024, donc 1280/1024=1.25 La tablette me donne elle: 60960 45720, donc 60960/45720=1.3333 damned! Il est donc nécessaire de corriger le plus gros chiffre pour faire correspondre les ratios. Je prend donc le plus petit chiffre que je multiplie par le bon ratio pour avoir l'autre chiffre correspondant. Donc: 45720*1.25=57150 Je peut donc configurer le bon ratio de la palette avec:

xsetwacom --set "Wacom Intuos3 9x12 stylus" Area 0 0 57150 45720

Il faut donc re-faire la même ligne pour "eraser" au lieu de "stylus"!

Comme mentionné plus haut, les réglages effectués via xsetwacom sont éphémères, et perdus lors du débranchement de la tablette ou du redémarrage de l'ordinateur. Pour les sauvegarder et les rendre permanents, il est possible :

• d'utiliser le démon wdaemon
• de rentrer les paramètres en dur dans le répertoire xorg.conf.d ou dans le fichier xorg.conf, mais ces paramètres seront perdus lors de la mise à jour du système d'exploitation et/ou des pilotes de la carte graphique,
• de scripter les commandes xsetwacom puis d'exécuter ces scripts à la demande, avec l'avantage de conserver les scripts après une réinstallation du système, mais avec l'inconvénient de n'offrir ces réglages qu'à un seul utilisateur de l'ordinateur.

Script écrit pour une Wacom Bomboo :

Bamboo.sh

#!/bin/sh

# Correspondance:
#  "< " == button1
#  ">"  == button3
# "FN1" == button2
# "FN2" == button4

# Assigne "< " à ctrl+z (that's "undo" in GIMP)
xsetwacom set pad button1 "core key ctrl z"

# Assigne ">" à ctrl+y (that's "redo" in GIMP)
xsetwacom set pad button3 "core key ctrl y"

# Assigne "FN1" à ctrl
xsetwacom set pad button2 "core key ctrl"

# Assigne "FN2" à shift
xsetwacom set pad button4 "core key shift"

# Position absolue contrairement à la souris
xsetwacom set stylus mode "Absolute"
# Zoom pour Gimp
xsetwacom set pad AbsWDn "CORE KEY +"
xsetwacom set pad AbsWUp "CORE KEY -"

Sauvegardez ce script dans votre répertoire personnel, par exemple dans un dossier caché ./tablette/, avec le nom Bamboo.sh.

Autre script écrit pour une Intuos Touch & Pen (CTH680) :

Intuos.sh

#!/bin/bash

## Pad
PAD="Wacom Intuos PT M Finger pad"
xsetwacom set "$PAD" Button 3 "key Ctrl Super T" #bouton en haut à gauche
xsetwacom set "$PAD" Button 1 "key super" #bouton en bas bas à gauche
xsetwacom set "$PAD" Button 9 "key Ctrl Z" #bouton en haut à droite
xsetwacom set "$PAD" Button 8 "key Ctrl Y" #bouton en bas à droite

# Tactile
TOUCH="Wacom Intuos PT M Finger touch"
xsetwacom set "$TOUCH" ScrollDistance 10
xsetwacom set "$TOUCH" TapTime 400

Sauvegardez ce script dans votre répertoire personnel, par exemple dans un dossier caché ./tablette/, avec le nom Intuos.sh.

Script d'activation/désactivation de l'interface tactile à la demande (sur une Intuos Pen & Touch - pour éviter les clics parasites de la paume lors de l'utilisation du stylet) :

touch.sh

#!/bin/bash

## Get the "Device name" or ID number
## for touch from 'xsetwacom list dev'

DEVICE="Wacom Intuos PT M Finger touch"
TOUCH_STATE=`xsetwacom get "$DEVICE" touch`
if [ "$TOUCH_STATE" == "on" ]
  then
    echo "Touch is ON, turning OFF."
    xsetwacom set "$DEVICE" touch off
  else
    echo "Touch is OFF, turning ON."
    xsetwacom set "$DEVICE" touch on
fi

Sauvegardez ce script dans votre répertoire personnel, par exemple dans un dossier caché ./tablette/, avec le nom touch.sh.

Rendez vos scripts exécutables.

Ensuite, pour les configurations, vous pourrez créer un raccourci-lanceur avec la commande : .tablette/config.sh Il vous suffira alors d'aller chercher le lanceur dans votre menu et de cliquer dessus pour charger vos réglages lorsque vous branchez votre tablette. Ça n'est pas très convivial, mais ça a le mérite de marcher.

Pour l'activation/désactivation du tactile, il faut passer par le menu Clavier des paramètres système d'Ubuntu et suivantes : définissez un raccourci pointant vers

  .tablette-scripts/touch.sh

Dans l'exemple ci-dessus, la combinaison de touche associée à ce raccourci est Ctrl + Super + T. Veillez à assigner la même combinaison de touches à l'un des boutons de votre tablette (dans l'exemple ci-dessus, pour la CTH 680, il s'agit de la touche 3 à laquelle on passe le paramètre "key Ctrl Super T"), dans le script de configuration. Vous n'aurez alors qu'à appuyer sur le bouton concerné pour activer et désactiver le tactile.

• Configurer votre tablette graphique Wacom avec GitHub (en) GitHub xsetwacom,
• Configurer votre tablette graphique Wacom avec xsetwacom,
• Linux wacom project
• post sur le sujet (Anglais)
• sur le forum Mine d'informations!!
• Thread : personnaliser les boutons Wacom
• Une vidéo et un document expliquant la calibration de tablettes Wacom
• Logiciels utiles :
  • xournal est un logiciel de prise de notes manuscrite et d'annotation de PDF, proposant de nombreuses options pour tirer parti des tablettes graphiques.
  • Inkscape : Le célèbre logiciel de dessin vectoriel inkscape prend en charge la pression, l'angle et la vitesse du stylet. La configuration se passe dans FIchier ⇒ Périphériques de saisie, passez alors le stylet en mode "fenêtre".
  • Gimp prend en charge la pression du stylet pour gérer l'opacité des traits. La configuration s'opère dans le menu Edition ⇒ Préférences ⇒ Périphériques d'entrée ⇒ Configurer les périphériques d'entrée étendus. Pour les périphériques Stylus, Eraser, et Cursor choisissez "Ecran" au lieu de "Désactivé".
  • Cellwriter : Logiciel de reconnaissance d'écriture manuscrite.
  • krita: Le logiciel de création graphique 2D.

Voir ici. Lien HS

• Après une simple mise en veille, la tablette ne fonctionne plus : Il vous faudra redémarrer complètement l'ordinateur pour retrouver la tablette, fermer X ne suffit pas. Ou alors exécuter les commandes suivantes pour recharger le module Wacom :

sudo modprobe -r wacom
sudo modprobe -i wacom

D'apres le site Linux Wacom Project Introduction traduite de Wacom

Si le message d'erreur suivant apparait:

must install xorg-macros 1.8 or later before running autoconf/autogen

Vous pouvez essayer ce tuto, point 3.

Essayé avec intuos-pen CTH480, ça fonctionne.
